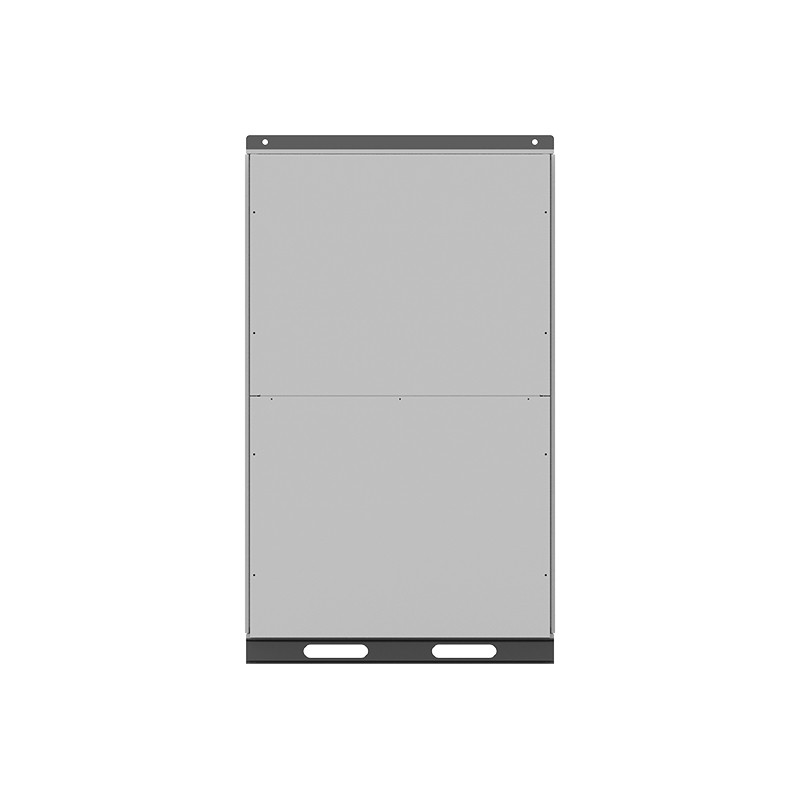

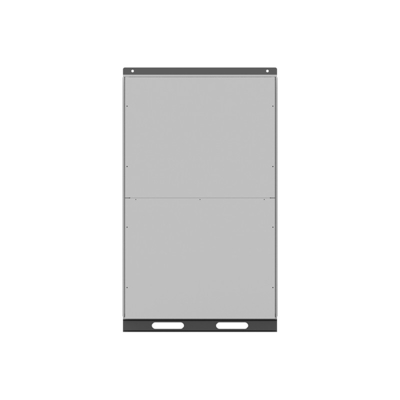

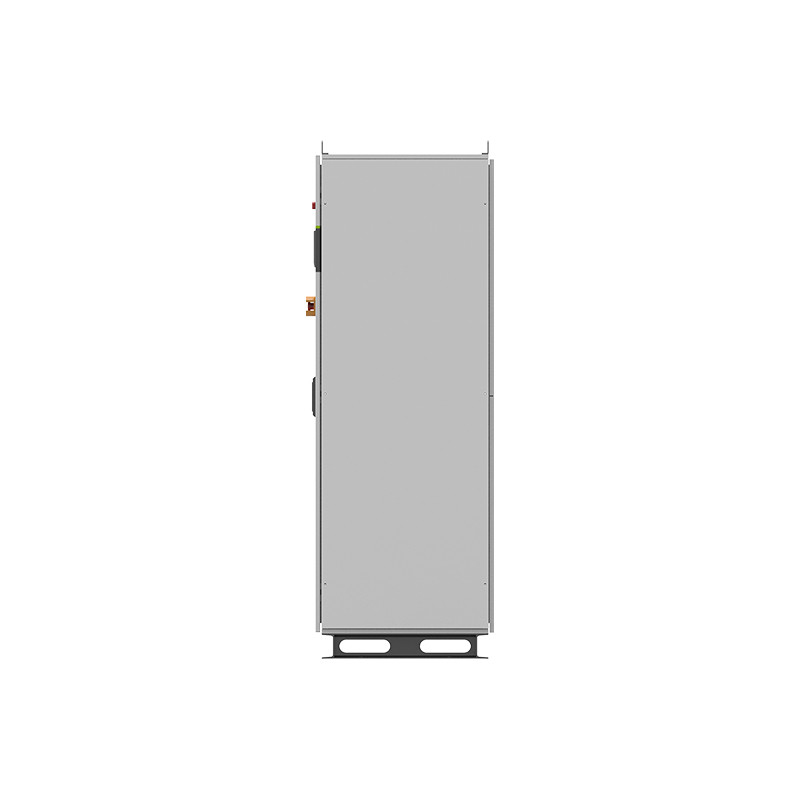

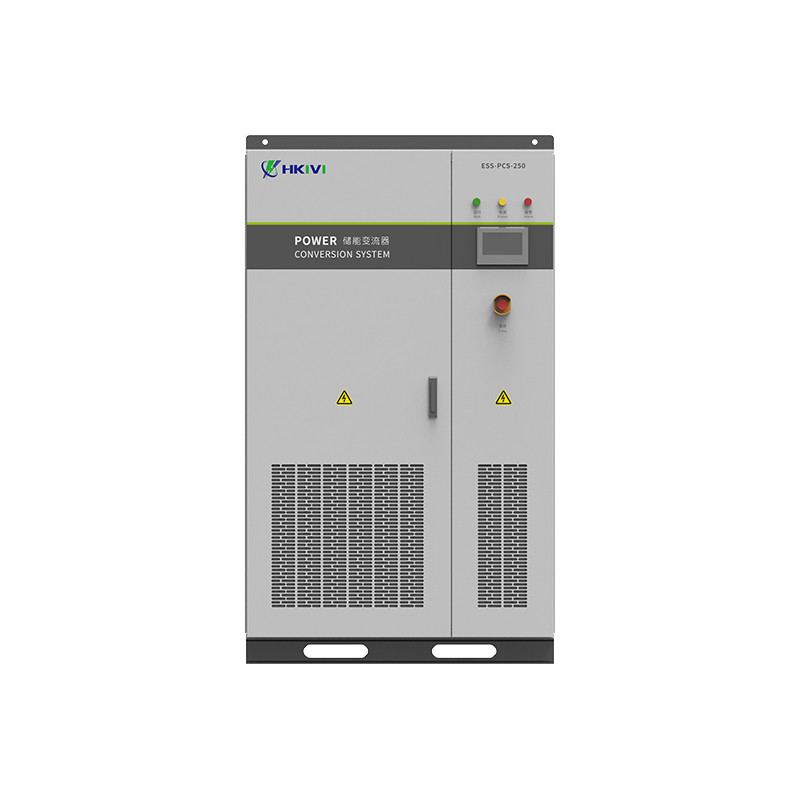

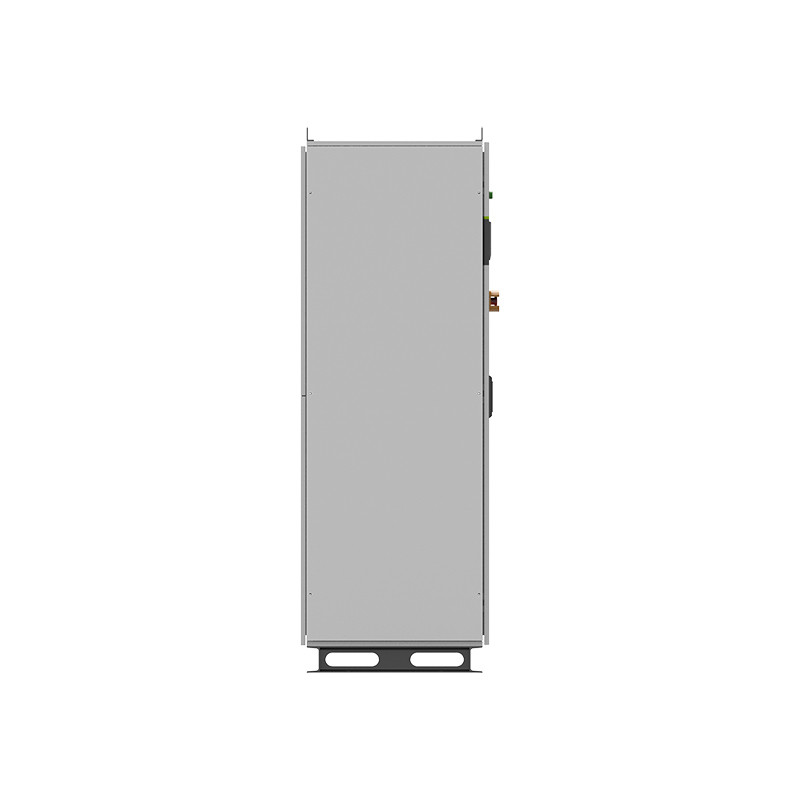

نظام تحويل الطاقة ESS PCS-250-T محول تخزين الطاقة المعزول
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الطاقة الاسمية | 250 كيلو واط | السعة القصوى | 275 كيلو فولت أمبير |
|---|---|---|---|
| أقصى جهد تيار مستمر | 1000 فولت | أقصى تيار تيار مستمر | 567A |
| نطاق جهد البطارية | 500 ~ 900 فولت | تصنيف الجهد الشبكة | 400V ، 3W+N+PE |
| نطاق الجهد في الشبكة | -15٪ ~ 10٪ | الحد الأقصى لتيار التيار المتردد | 400 أ |
| تردد الشبكة المقدر | 50 هرتز | Thdi (تصنيف السلطة) | ＜ 3٪ |
| نطاق قابل للتعديل من عامل الطاقة | -1 ~ 1 | وضع العزلة | عزل المحول |
| حياة الخدمة | 20 سنه | الأبعاد (عرض * ارتفاع * عمق) | 1200*2000*700mm |
| الوزن | 1350 كجم | ||
| إبراز | محول تخزين الطاقة المعزول,نظام تحويل الطاقة ESS PCS-250-T,ESS PCS-250-T Power Conversion System |
||
منتوج وصف
نظام تحويل الطاقة ESS PCS-250-T محول تخزين الطاقة المعزول
أنظام تحويل الطاقة (PCS)هو مكون إلكترونيات الطاقة المركزية المصممة لتحويل وتحكم فعال في أشكال الطاقة. وتشمل وظائفها الأساسية:
-
تحويل الطاقة ثنائي الاتجاه: التحول السلس DC-AC و AC-DC (على سبيل المثال ، تفاعل البطارية التخزين الشبكة)
-
تنظيم ديناميكي: التحكم في الوقت الحقيقي في الجهد، التردد، عامل الطاقة (متوافق مع IEEE 1547)
-
تكامل النظام: واجهة ذكية بين الطاقة المتجددة، التخزين، والشبكة
2الهندسة المعمارية التقنية
2.1 الأنظمة الفرعية الأساسية
| الوحدة | الوظيفة | التقنيات الرئيسية |
|---|---|---|
| محول الطاقة | تحويل AC/DC أو DC/AC (توبولوجيات: مستوى 2، 3L-NPC، MMC) | أجهزة SiC/GaN ، تخطيط الحثية المنخفضة |
| نظام التحكم | تنفيذ خوارزميات MPC مع < 1ms استجابة | RTOS، التحكم في FPGA |
| نظام الحماية | فوق/تحت الجهد/التردد، مكافحة الجزر (متوافق مع UL 1741 SA) | التحقق من صحة الأجهزة في الحلقة (HIL) |
| إدارة الحرارة | يحافظ على درجة حرارة التقاط < 125 درجة مئوية (تبريد السائل / الهواء) | التصميم الأمثل لـ CFD |
2.2 مقاييس الأداء
-
الكفاءة: 97-99٪ (موزنة مع CEC)
-
THD: < 3% عند الحمل الكامل
-
سرعة الاستجابة:
-
استجابة الحمل الخطوة: < 10ms (0-100٪)
-
تنظيم التردد: ± 0.5 هرتز (وضع الشبكة)
-
-
3التطبيقات
3.1 الاندماج في مصادر الطاقة المتجددة
-
الطاقة الكهروضوئية / تسوية الرياح: يقلل من تقلبات الطاقة بنسبة ±15٪ / دقيقة (IEC 61400-21)
-
مولد مزامن افتراضي (VSG): يوفر محاكاة الثبات (نسبة التخفيف: 0.5-2.5 قابلة للتعديل)
-
3.2 أنظمة تخزين الطاقة
-
إدارة البطارية:
-
دقة انتقال CC/CV: ±0.5٪
-
خطأ تقدير SOC: < 2% (مرشح كالمان)
-
-
خدمات الشبكة:
-
استجابة التردد الأساسي: < 2s التنشيط (متطلبات PJM)
-
دعم VAR: نطاق عامل الطاقة ± 0.95
-
-
3.3 الصناعية والمتخصصة
-
الشبكات الصغيرة: القدرة على بدء التشغيل الأسود (معدل تفريغ 0.2C)
-
شحن سريع للسيارات الكهربائية:
-
350 كيلوواط معمارية تبريد السائل
-
كفاءة 95% @30-100% من الحمل
-
-
الطاقة البحرية:
-
معتمدة DNV-GL
-
< 5٪ THD (IEEE 519-2014)
-
