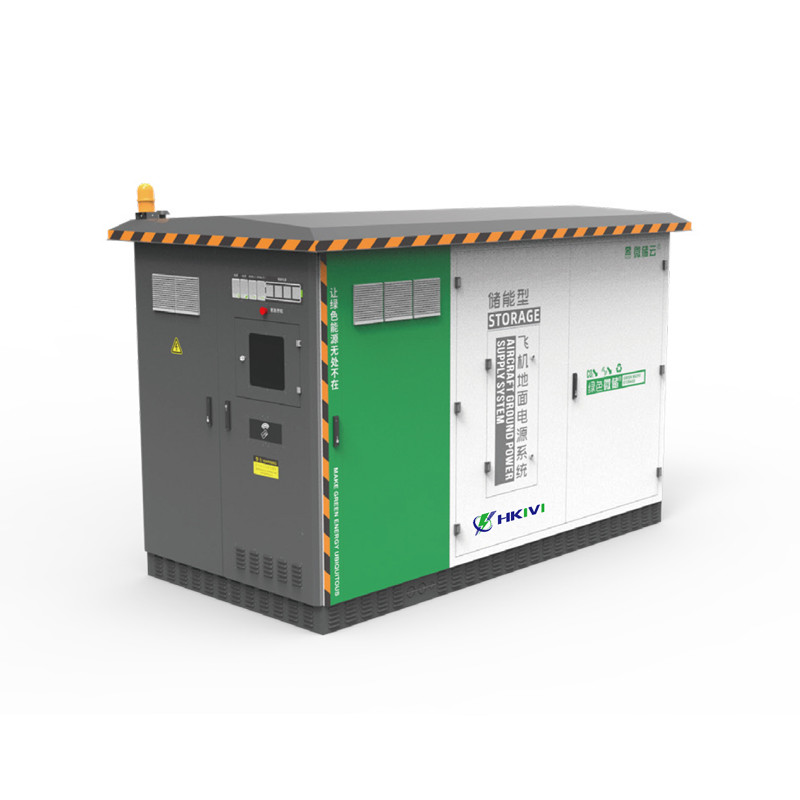

إمدادات الطاقة المتغيرة الثابتة الأرضية الدقيقة مع بطارية تخزين طاقة EEMS الذكية

مصدر طاقة ثابت متغير على الأرض مع بطارية تخزين طاقة EEMS الذكية

مصدر طاقة ثابت متغير أرضي (GSVPS) يمثل فئة متخصصة من معدات تحويل الطاقة المصممة لتوفير مستقر ،الطاقة الكهربائية القابلة للتعديل مع الحفاظ على خصائص الأرضية الحرجة للتطبيقات الحساسةهذه الأنظمة تجمع بين دقة إلكترونيات الطاقة الحديثة مع بنية الأرضية القوية لخدمة الصناعات التي تتراوح من تصنيع أشباه الموصلات إلى اختبار الطيران.

يشتمل نظام GSVPS عادة على العديد من الأنظمة الفرعية الرئيسية:

• وحدة تحويل الطاقة: الاستفادة من الطوبولوجيا المتقدمة القائمة على IGBT أو SiC لتحويل AC-DC أو DC-DC الفعال

• التحكم بالمخرج المتغير: الدوائر الدقيقة التي تسمح بتعديل الناتج على نطاق واسع مع الحد الأدنى من التموج

• نظام مرجعية الأرض: بنية أرضية مخصصة تضمن إمكانات مرجعية مستقرة

• دوائر الحماية: ضمانات شاملة بما في ذلك حماية الطاقة الزائدة والتيار الزائد وحماية الأخطاء الأرضية

• واجهة المراقبة: أجهزة التحكم الرقمية وأنظمة القياس للتحقق من المعلمات

هذه الأنظمة ذات قيمة خاصة في التطبيقات التي تتطلب اختلاف الطاقة واستقرار الأرض الاستثنائي ، مثل:

• معدات تصنيع أشباه الموصلات

• اختبار الأجهزة الطبية

• التحقق من صحة مكونات الطيران

• أجهزة المختبر عالية الدقة

• البنية التحتية للاتصالات

التقنيات والابتكارات الأساسية

تحويل الطاقة المتقدمة

تستخدم أنظمة GSVPS الحديثة أحدثأجهزة أشباه الموصلات واسعة النطاق(SiC/GaN) التي تقدم:

• ترددات التبديل الأعلى (حتى 500 كيلو هرتز) لتخفيض موجة الإخراج

• تحسين الأداء الحراري مما يتيح كثافة طاقة أعلى

• زيادة الكفاءة (عادة > 95٪) عبر نطاقات الحمل الواسعة

• عوامل شكل أصغر مقارنة بالتصاميم التقليدية القائمة على السيليكون

غالبًا ما تجمع توبولوجيا تحويل الطاقة:

• مرحلة PFC (تصحيح عامل القوة): الحفاظ على عامل الطاقة > 0.98 حتى عند الأحمال الجزئية

• محولات الرنين LLC: للعمل بالتحويل الناعم وتخفيض إم إيه

• تصحيح متزامن: تقليل خسائر التوصيل في مراحل إخراج التيار المباشر

هيكل الترس الدقيق

يمثل نظام الترسيم في GSVPS ميزة تمييزية رئيسية ، وتتميز:

• إشارة الأرض المعزولة: منفصلة عن الأرض الكهربائية لمنع ربط الضوضاء

• التثبيت الأرضي النشط: إمكانات مرجعية مراقبة ومعدلة باستمرار

• الترسيم متعدد النقاط: للأنظمة الكبيرة التي تتطلب مستويات مرجعية موزعة

• تخفيف حلقة الأرض: تقنيات متقدمة لمنع التيارات الدائرة

هذه الهندسة المعمارية تضمن استقرار إمكانات الأرض ضمن ± 10mV حتى أثناء تغيرات الحمل الديناميكي ، وهو أمر بالغ الأهمية لتطبيقات القياس الحساسة.

أنظمة التحكم الذكية

تتضمن نظام GSVPS الحديث تحكم رقمي متطور يضم:

• خوارزميات PID التكيفية: ضبط خصائص الاستجابة تلقائيًا بناءً على ظروف الحمل

• الصيانة التنبؤية: مراقبة اتجاهات تدهور المكونات لمنع فشل غير متوقع

• قدرات المراقبة عن بعددعم تكامل الصناعة 4.0 من خلال بروتوكولات إنترنت الأشياء

• برمجة التسلسل: السماح بملفات تعريف تشغيل / إيقاف معقدة للأجهزة الحساسة

سيناريوهات التطبيق

تصنيع أشباه الموصلات

في مصانع أشباه الموصلات ، توفر أنظمة GSVPS:

طاقة ثابتة لأجهزة حفر البلازما والزرع

مرجعية الأرض النظيفة للغاية لمعدات القياس الحساسة

التحولات السريعة للجهد لترتيب العملية

التحكم الدقيق في التيار في العمليات الكهروكيميائية

مختبرات البحث

في التطبيقات العلمية، توفر هذه الأنظمة:

المعدات الطبية

يسمح نظام GSVPS:

اختبارات الطيران

بالنسبة لأنظمة الطائرات والمركبات الفضائية ، تقدم GSVPS:

• الطاقة الخالية من الضوضاء للأدوات الحساسة

• ملفات تعريف الطاقة القابلة للبرمجة للتركيبات التجريبية

• إشارة الأرض الدقيقة لأنظمة القياس

• التشغيل المستقر للتجارب طويلة المدى

• إمدادات الطاقة الآمنة للأجهزة المتصلة بالمرضى

• اختبار تيار التسرب حسب IEC 60601-1

• التحقق من استمرارية الأرض

• اختبار الحرق في الأنظمة الطبية الحيوية

• اختبار خطأ الأرض في ظروف خاضعة للرقابة

• ظروف محاكاة حافلة الطاقة مع مراجع الأرضية الخاضعة للسيطرة

• القدرة على اختبار الامتثال لمادة MIL-STD-704

• التحقق من صحة الحصانة العابرة

•
