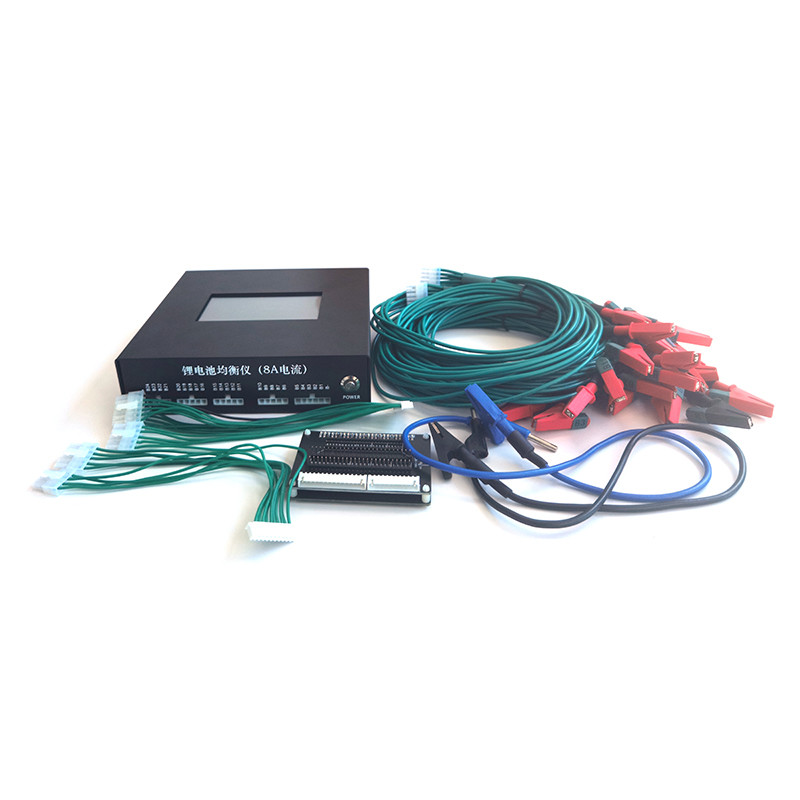

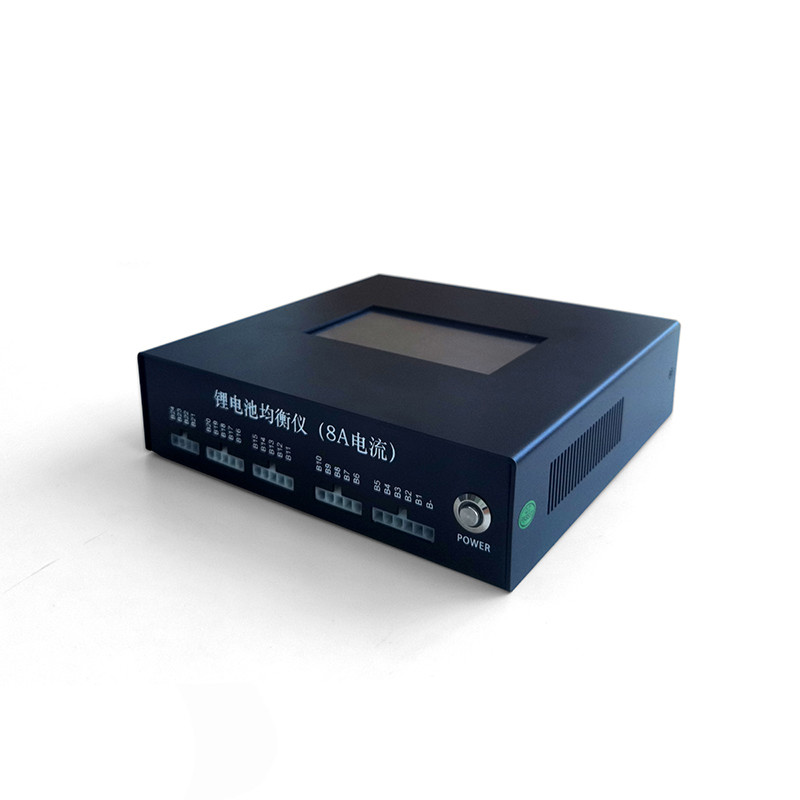

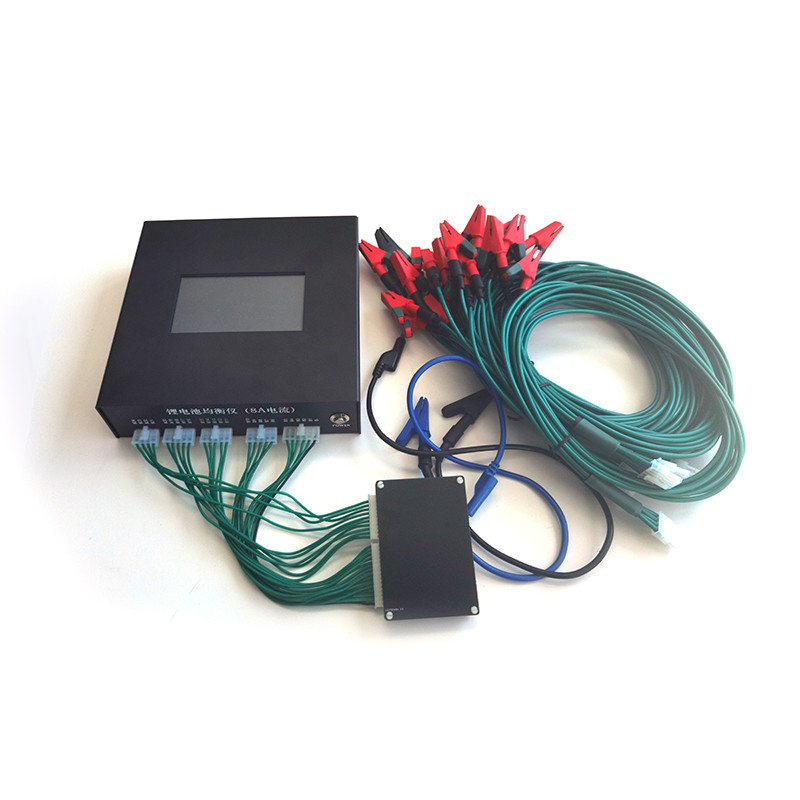

واحد HKIVI-24S-BL10Aموازنة البطاريةمناسب لمجموعات البطاريات مع 2-24 سلسلة من الخلايا المتصلة
في سلسلة، استخدم مصدر الطاقة العالمي AC90V-265V الخارجي.

تطبيقموازنة البطاريةإلى مجموعة بطاريات بجهد أقل من 40 فولت.
الطريقة هي في الشكل 5 (الشكل يأخذ 3 سلسلة مع مصدر طاقة خارجي كمثال)

قبل تشغيل الطاقة، يرجى التأكد من مرة أخرى ما إذا كان الاتصال
خط الموازنة طبيعي، سواء كانت الطاقة المقدمة للموازنة ضمن المطلوب
النطاق، تحقق مما إذا كانموازنة البطاريةتم وضعها بأمان، وتأكيد ما إذا كانت الدائرة
المجلس هو مقطوعة قصيرة، الخ شغل مصدر الطاقة للمعادل، وإلا قد يسبب
عواقب خطيرة مثل التشغيل غير الطبيعي أو حتى الحرق.

على صفحة الحالة في الوقت الحقيقي، يمكنك عرض معلومات مثل فولتاج الخلية،
الفرق الأقصى في الجهد، متوسط الجهد في الخلية، حالة التوازن، تيار التوازن، الجهاز
درجة الحرارة وعنوان الجهاز

الموازنة البطارية نفسها ليس لديها فولتاج مرتفع ولن يسبب تلف الصدمة الكهربائية
الجثة.
الموازنة البطارية لديها أجهزة حساسة للستاتيكية وتحتاج إلى حماية ضد الكهرباء الثابتة.
التشغيل الخاطئ قد يتسبب في تلف الموازنة
يرجى الانتباه إلى التعليمات التالية:

أ) قبل لمس PCB يجب على الشخص الذي يؤدي العملية تفريغ الصمام الساكن
الكهرباء واتخاذ تدابير مضادة للستاتيكية
(ب) لا يسمح للمعادل بالاتصال بمواد عازلة كهربائية -
الأفلام البلاستيكية، طاولات المائدة العازلة أو الملابس المصنوعة من الألياف الصناعية؛
ج) عند لحام على الموازنة البطارية، تأكد من أن طرف حديد اللحام مؤسس.
(د) إذا كان لا مفر منه استخدام حاوية غير موصلة، يجب أن تكون معبأة
المواد الموصلة قبل وضع PCB، مثل المطاط الرغوة الموصلة أو العادية
ورق الألومنيوم

عند اختيار موازنة البطارية لتطبيق معين ، هناك العديد من العوامل الرئيسية التي يجب مراعاتها:

تكوين بطارية:
الجهد والقدرة الكاملة لبطارية
عدد الخلايا في الحزمة وجهودها الفردية
كيمياء الخلايا (مثل، ليثيوم أيون، حمض الرصاص، NiMH)
تقنية التوازن:
نهج التوازن السلبي أو النشط أو الهجين
سرعة التوازن وكفاءته
التأثير على وقت تشغيل وفعالية مجموعة البطارية
التوازن بين التيار والطاقة:
الحد الأقصى لتيار التوازن الذي يمكن للموازنة التعامل معه
طاقة التوازن المطلوبة بناءً على حجم مجموعة البطارية ومستويات عدم التوازن
قدرات إدارة الحرارة للموازنة
مراقبة ومراقبة:
القدرة على مراقبة الجهد ودرجات الحرارة الفردية للخلايا
التكامل مع نظام إدارة البطارية (BMS)
ميزات تسجيل البيانات وإعداد التقارير
السلامة والحماية:
حماية من التيار الزائد والجهد الزائد والحرارة الزائدة
الامتثال لمعايير السلامة ذات الصلة (مثل UL، CE، UN38.3)
سلوك وضع الفشل وتسامح الفشل
عامل الشكل والتركيب:
الحجم المادي والوزن للموازنة
التوافق مع المساحة المتاحة وخيارات التثبيت
سهولة التثبيت والاندماج في النظام الكلي
اعتبارات بيئية:
نطاق درجة حرارة العمل ومتطلبات التبريد
مقاومة الاهتزازات والصدمات وغيرها من الضغوط البيئية
حماية الدخول (تصنيف IP) للبيئات الخارجية أو الصعبة
التكلفة ودورة الحياة:
التكلفة الأولية للموازنة
متطلبات الصيانة المستمرة واستبدالها
التكلفة الإجمالية للملكية على مدى الحياة المتوقعة للتطبيق
من خلال تقييم هذه العوامل بعناية، يمكنك اختيار موازنة البطارية التي تناسب تطبيقك المحدد، وضمان أداء وأمان وطول عمر البطارية.
