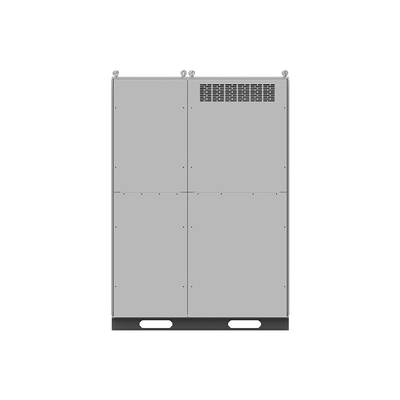

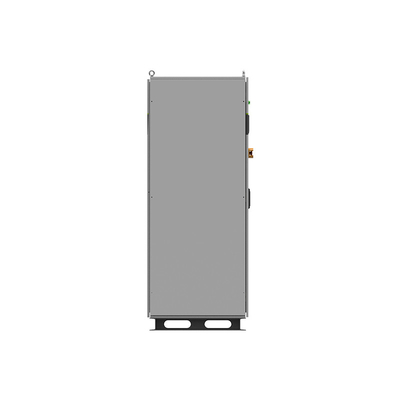

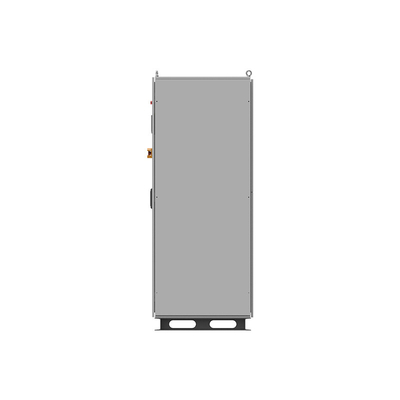

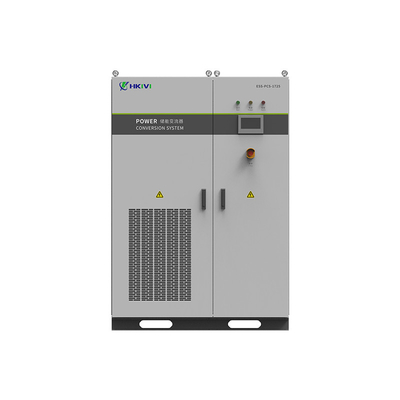

ESS PCS-1725 نظام تحويل الطاقة نوع الشبكة محول تخزين الطاقة في الداخل
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الطاقة الاسمية | 1725 كيلو واط | السعة القصوى | 1870kVA |
|---|---|---|---|
| أقصى جهد تيار مستمر | 1500 فولت | أقصى تيار تيار مستمر | 1936a |
| نطاق جهد البطارية | 1000 ~ 1500V | تصنيف الجهد الشبكة | 690V ، 3W+PE |
| نطاق الجهد في الشبكة | -15٪ ~ 10٪ | الحد الأقصى لتيار التيار المتردد | 1588A |
| تردد الشبكة المقدر | 50 هرتز | Thdi (تصنيف السلطة) | ＜ 3٪ |
| نطاق قابل للتعديل من عامل الطاقة | -1 ~ 1 | وضع العزلة | لا محول |
| حياة الخدمة | 20 سنه | الأبعاد (عرض * ارتفاع * عمق) | 1400*2000*800mm |
| الوزن | 1491 كجم | ||
| إبراز | نظام تحويل الطاقة ESS PCS-1725,نظام تحويل الطاقة من نوع الشبكة,نظام تحويل الطاقة الداخلي,Grid Type Power Conversion System,Indoor Power Conversion System |
||
منتوج وصف
ESS PCS-1725 نظام تحويل الطاقة محول تخزين الطاقة من نوع الشبكة (داخل)
أنظام تحويل الطاقة (PCS)هو مكون إلكترونيات الطاقة المركزية المصممة لتحويل وتحكم فعال في أشكال الطاقة.
الـESS PCS-1725هو عالية الأداءنظام تحويل الطاقة الشبكي (GFM)مصممةتطبيقات تخزين الطاقة على نطاق واسعبما في ذلكتنظيم الترددات من جانب الشبكة، وتكامل الطاقة المتجددة ودعم الشبكات الصغيرةيحتوي1طاقة طاقة 725 كيلوواط,الطوبولوجيا القائمة على SiC، والهندسة المعمارية الوحيدة، مما يجعلها مناسبة للمشاريع على نطاق المرافق التي تتطلب كفاءة عالية وموثوقية
المواصفات التقنية الرئيسية
| المعلم | المواصفات |
|---|---|
| الطاقة المسجلة | 1725 كيلوواط (يمكن توسيعه عن طريق التشغيل بالتوازي) |
| الطوبولوجيا | 3 مستويات ANPC (منشطة مع نقطة محايدة)الموسفيتات SiC |
| الكفاءة | >98.5%(الذروة) ، CEC المزنة |
| نطاق الجهد المستمر | 1,000V ¥1,500V (متوافق مع أنظمة البطاريات عالية الجهد) |
| الجهد المتردد | 380 فولت/400 فولت/480 فولت (يمكن تكوينه) |
| وقت الاستجابة | < 10ms(وظائف دعم الشبكة) |
| تصنيف الحماية | IP65 (خارجية، مقاومة للغبار/المياه) |
| نظام التبريد | تبريد السائل (للكثافة العالية للطاقة) |
| التواصل | IEC 61850 ، CAN ، Modbus TCP |
الخصائص الرئيسية:
✅قدرة تشكيل الشبكة (GFM):
-
يوفرالثبات الاصطناعيووظيفة البدء الأسودللتشغيل خارج الشبكة / الشبكة الصغيرة.
-
دعمVSG (مولد متزامن افتراضي)وضعية لمزامنة الشبكة المستقرة
✅استجابة سريعة جداً:
-
< 10msوقت التفاعلتنظيم التردد (FFR/FCR)ودعم الجهد.
✅وحدات & قابلة للتوسع:
-
دعمإعادة التوظيف N + Xوقابلة للتبادل الساخنوحدات الطاقة للحصول على أقل وقت توقف.
✅إدارة الحرارة المتقدمة:
-
تبريد السائليضمن العمل المستقر في درجات الحرارة القصوى (-30 درجة مئوية إلى + 60 درجة مئوية).
سيناريوهات التطبيق
(1) تخزين الطاقة من جانب الشبكة
-
تنظيم التردد (AGC):
-
يوفر± 2 ٪ مراقبة الحزام الميتللاستقرار في الشبكة (على سبيل المثال، امتثال سوق PJM).
-
-
الحلاقة القصوى والتمرير المتجدد:
-
تخفيف±15٪/min تقلبات PV / الرياح(متوافق مع معيار IEC 61400-21).
-
(2) تكامل الطاقة المتجددة
-
محطات الهجينة الشمسية/الرياح:
-
يسمحمقترب من التيار المباشرأنظمة لتحقيق كفاءة أعلى (مقارنة مع الإعدادات التقليدية المزدوجة بتيار التيار المتردد).
-
-
محاكاة الحصانة:
-
قدوةسلوك المولّد المتزامنلدعم الشبكات الضعيفة
-
(3) أنظمة الشبكات الصغيرة وخارج الشبكة
-
القدرة على البدء بالأسود:
-
يمكن إعادة التشغيل0معدل إفراز 2Cبدون طاقة خارجية
-
-
التشغيل المتوازي لـ PCS متعددة:
-
يسمحمقياس MWالنشر (على سبيل المثال، الحدائق الصناعية الجزرية).
-
-
المزايا التنافسية مقابل نظراء الصناعة
| السمة | ESS PCS-1725 | منافس (على سبيل المثال ، Sungrow SG2500HV) |
|---|---|---|
| الكفاءة | >98.5%(على أساس SiC) | 97 ٪ 98 ٪ (على أساس IGBT) |
| وقت الاستجابة | < 10ms(وضع VSG) | 20 ′′50ms |
| نظام التبريد | تبريد السائل (خسائر أقل) | مبردة بالهواء |
| النموذجية | إضافية N + 1 قابلة للتبادل الساخن | تصميم الخزانة الثابتة |
لماذا تبرز:
-
كثافة طاقة أعلى(بصمة أصغر لكل ميجاوات).
-
خسائر نقل أقل(SiC مقابل IGBT).
-
دعم أفضل للشبكة(GFM للشبكات غير المستقرة)10.
اتجاهات التنمية المستقبلية
-
التحكم التنبؤي بمعالج الذكاء الاصطناعي:
-
الاندماج معالتوأم الرقميلتحسين الكفاءة في الوقت الحقيقي.
-
-
هجين الهيدروجين:
-
الارتباط المحتمل معالمزلقات الكهربائيةللتخزين لفترة طويلة.
-
من أجلمقترحات تقنية مخصصة، توفير:
-
مخطط الموقع بسطر واحد (SLD)
-
متطلبات الامتثال للشبكة(على سبيل المثال ، IEEE 1547-2018 ، EU RfG)
-
نوع البطارية(على سبيل المثال ، LiFePO4 ، بطاريات التدفق)
